S系列和E系列交换机(S1700除外)配置端口组功能,可快速完成多个接口批量配置,减少重复配置工作。其具体配置如下:
1. 永久端口组,加入GE1/0/1至GE1/0/8;
<HUAWEI> system-view
[HUAWEI] port-group test //命名
[HUAWEI-port-group-test] group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/48
2. 临时端口组,加入GE1/0/9至GE1/0/15;
<HUAWEI> system-view
[HUAWEI] port-group group-member gigabitethernet 1/0/9 to gigabitethernet 1/0/15
3. 临时端口组,加入GE1/0/16至GE1/0/20(使用interface range命令,仅V200R003C00及后续版本支持)。
<HUAWEI> system-view
[HUAWEI] interface range gigabitethernet 1/0/16 to gigabitethernet 1/0/20
加入临时端口组后,一旦退出端口组视图,该临时端口组将被系统自动删除。
加入永久端口组后,即使退出端口组视图,该端口组及对应的端口成员仍然存在,便于下次的批量下发配置。如果用户希望删除永久端口组,需要执行命令undo port-group { all | port-group-name },删除永久端口组。
S5700配置举列
vlan batch 4 1000 //先创建vlan 4 1000
port link-type hybrid 配置接口类型是hybrid口
port hybrid pvid vlan 1000 配置接口的缺省VLAN
port hybrid untagged vlan 4 1000 配置Hybrid类型接口加入的VLAN,这些VLAN的帧以Tagged方式通过接口
undo port hybrid vlan 1 将Hybrid接口从VLAN1中删除
最后
port hybrid vlan 1 命令用来将hybrid 接口以Untagged的方式加入到vlan1中
undo port hybrid vlan 1命令用来将Hybrid 接口从vlan1删除
undo就相当于撤销该命令
========================
级联口:
interface XGigabitEthernet0/1/1
port link-type trunk
prot trunk allow-pass vlan 4 1000
如查看线路可以用
interface vlanif1000
192.168.32.202 255.255.224.0 东教
ping 192.168.32.1
============================
vlan 3
w981 ac
172.16.1.2 地址
vlan 1000
192.168.32.1 网关
vlan 4
w901 ac
interface vlan2
ip address 172.16.0.2 255.255.255.0 网关
$
interface vlan3
ip address 172.16.1.1 255.255.255.0 w981
$
interface vlan4
ip address 172.16.2.2 255.255.254.0
$
interface vlan200 网关
ip address 192.168.20.1 255.255.248.0
ip address 192.168.188.1 255.255.255.0 secondary
$
interface vlan1000 网关
ip address 192.168.32.1 255.255.224.0
w981 ac上线地址
172.16.0.1 /24 https://172.16.1.2管理地址
w901 ac上线地址
192.168.63.200
============
S5700配置举列
vlan batch 4 1000 //先创建vlan 4 1000
port link-type hybrid 配置接口类型是hybrid口
port hybrid pvid vlan 4 配置接口的缺省VLAN
port hybrid tagged vlan 1000 配置Hybrid类型接口加入的VLAN,这些VLAN的帧以Tagged方式通过接口
undo port hybrid vlan 1 将Hybrid接口从VLAN1中删除
port hybrid untagged vlan 4 配置Hybrid类型接口加入的VLAN,这些VLAN的帧以Untagged方式通过接
最后
port hybrid vlan 1 命令用来将hybrid 接口以Untagged的方式加入到vlan1中
undo port hybrid vlan 1命令用来将Hybrid 接口从vlan1删除
撤销这个撤销的命令就相当于重新使能该命令
undo就相当于撤销该命令
========================
dis cur
dis saved-con 查看保存的flash里的配置信息

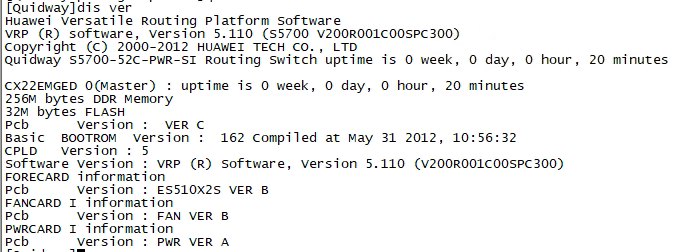

dis ver
dis interface 查看接口的信息
dis ip int brief 查看各接口的IP地址
dis int brief
dis ip routing-table 查看路由表情况 dis ip routing
dis this
dis startup 启动文件
undo terminal monitor 关闭日志
tracert wmphp.com
dis cpu-usage 查看CPU占用率
dis memory-usage 查看内存
dis cpu-defend statistics 查看报文包
dis mac-address 查看mac地址表信息
screen-width 80 默认是80 0是不分
<>screen-length 0
screen-length 0 temporary 不生效
<>dis clock 查看时钟
<>clock datetime 20:49:00 2022-08-20
dis device 查看设备
dislogbuffer 查看日志
dis histroy
关闭more
[Sysname] user-interface console 0
[Sysname-ui-console0] screen-length 30
更改console密码
[HUAWEI] user-interface console 0
[HUAWEI-ui-console0] authentication-mode password
[HUAWEI-ui-console0] set authentication password cipher huawei@123
[HUAWEI-ui-console0] return
【举例】
# 设置Console用户界面下一屏显示的行数为30。
<Sysname> system-view
[Sysname] user-interface console 0
[Sysname-ui-console0] screen-length 30
交换机
interface vlanif1000
ip address 192.168.32.100 255.255.224.0
reset saved-configuration 重置
reboot 重启
sysname xijiao3 重命名
]vlan 1000
vlan bach 1000
永久方法
[HUAWEI] port-group test //命名
[HUAWEI-port-group-test] group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/48
port link-type access
port default vlan 200
临时方法:
<HUAWEI> system-view
[HUAWEI] interface range gigabitethernet 0/0/1 to gigabitethernet 0/0/48
执行命令system-view,进入系统视图。
执行命令port-group group-member { interface-type interface-number1 [ to interface-type interface-number2 ] } &<1-10>或interface range { interface-type interface-number1 [ to interface-type interface-number2 ] } &<1-10>,创建并进入临时端口组视图。
因为电脑需要一个vlan的地址,您这边设备是trunk口,傻瓜交换机是不会去给接口分配vlan的,所以 设备开始获取不到地址,您这边方便登录回去看一下bangong2的设备吗,咱这边看一下是不是有mac地址漂移
s5700 配置ssh远程登录
interface vlanif 1000
ip address 192.168.63.242 255.255.242.0
在服务器端创建SSH用户
a.配置VTY用户界面。
[HUAWEI] user-interface vty 0 14
[HUAWEI-ui-vty0-14] authentication-mode aaa
[HUAWEI-ui-vty0-14] protocol inbound ssh
[HUAWEI-ui-vty0-14] quit
b.新建用户名为dubaishun的SSH用户,且认证方式为Password。
[HUAWEI] aaa
[HUAWEI-aaa] local-user dubaishun password irreversible-cipher Huawei@123
[HUAWEI-aaa] local-user dubaishun privilege level 3
[HUAWEI-aaa] local-user dubaishun service-type ssh
[HUAWEI-aaa] quit
[HUAWEI] ssh user dubaishun authentication-type password
==========================================================
中兴有关命令:
核心
serial:
en
zxr10
Telnet:
show username ;?
用户密码修改:
conf t
system-user
show history
show logging
show logging alarm?
show ip interface brief
show interface brief
show processor?
interface gei-0/2/0/1
show this
show running-config switchvlan
conf t
switchvlan-configuration
interface gei-0/2/0/18
show this
switchport trunk vlan 200
vlan200 有线
vlan1000 无线AP中兴
vlan1-4 用于集联
cd run_log
dir
processlog
EXCINFO
Exc_pp.txt
Exc_Omp.txt
/flash/usrcmd_log 用户登录和操作信息
华为:
查看端口状态
dis interface brief
int ethe0/0/1
shutdown?
undo shutdown
锐捷
console 线可查
在eg上show arp 可以看看所有的
192.168.0.200 jiaoshibangong1 教师办公1 web密码:0015080211
192.168.0.201 jiaoshibangong2 教师办公2 web密码:0015080211
192.168.0.202 xueshengjifang 学生机房
192.168.0.203 jiaoshibangong3 教师办公3
192.168.0.210 东教二层 web密码:0015080211(后来改成192.168.0.210)
192.168.0.216 西教三层弱电间第一台 jiaoshibangong6
192.168.0.217 西教 jiaoshibangong7
西教三层弱电间 jiaoshibangong6 192.168.0.211?
西教三层弱电间第二台 jiaoshibangong3 192.168.203?
---------以全部恢复默认密码:ruijie
show interface status 查看端口
int Gigabiteth0/1
Combo接口 光电
privilege 特权
=====================
中兴5250
set port 1 pvid 1000
set port 2 pvid 1000
set vlan 4,1000 add port 1 untag
set vlan 4,1000 add port 2 untag
集联口:
set vlan 3-4,1000 add port 25 tag
set vlan 4,1000 add port 26 untag
set vlan 3-4,1000 add port 27 tag
set vlan 3-4,1000 add port 28 tag
中兴5260
switchvlan-configuration
interface gei-0/1/1/1
switchport mode hybrid
switchport hybrid vlan 4 untag
switchport hybrid vlan 1000 tag
switchport hybrid native vlan 4
switchport qinq tpid external 0x8100
集联口:
interface xgei-0/1/1/28
switchport mode trunk
switchport trunk vlan 4,1000
switchport qinq tpid external 0x8100
锐捷RG-S2928G-24P
vlan rang 4 1000
int rang gi 0/1-24
switchport mode hybrid
switchport hybrid allowed vlan add untagged 4,1000
配置集联口:
vlan 3
int gi 0/25
switchport mode hybrid
switchport hybrid allowed vlan add tagged 3,4,100
华为s2700
1-24口:
port-group pg1
group-member Ethernet0/0/1 to Ethernet0/0/24
port link-type hybrid
port hybrid untagged vlan 4 1000
集联口:
interface GigabitEthernet0/0/2 //是g0/0/26口
port link-type trunk
prot trunk allow-pass vlan 4 1000
port link-type hybrid //华为默认为Hybrid
port hybrid allow-pass vlan 4 1000 //未用
port hybrid untagged vlan 3 4 1000
port hybird pvid + vid 本地native
pvid vid tagged untagged
pvid 本地vlan
vid 就是vlanid
tagged 打标签的方式发出去
untagged 不打标签的方式发出去
TRUNK发送时会对比是否与PVID相同,不相同就会打标签发送,相同就会不打标签发送
对接口是:
port mode trunk
port trunk vlan 4,1000
或者创建个VLAN4 在VLANIF4配置IP地址
vlan 4
int vlanif4
ip address 192.168.32.200 255.255.224.0
dis arp
vlan 1000
int vlanif1000
ping -a 192.168.32.200 192.168.32.1
=============
锐捷
vlan rang 4 1000
int rang gi 0/1-24
switchport mode hybrid
switchport hybrid allowed vlan add untagged 4,1000
配置集联口
vlan 3
int gi 0/25
switchport mode hybrid
switchport hybrid allowed vlan add tagged 3,4,100
--------
vlan bach 4 1000
interface g0/0/1
port link-type hybrid
port hybrid tagged vlan 4 1000
qiut
interface g0/0/2
port link-type hybrid
port hybrid tagged vlan 4 1000
interface g0/0/3
port link-type hybrid
port hybrid tagged vlan 4 1000
quit
……
……
……
quit
interface g0/0/24
port link-type hybrid
port hybrid untagged vlan 4,1000
1-24口:
port-group pg1
group-member Ethernet0/0/1 to Ethernet0/0/24
port link-type hybrid
port hybrid untagged vlan 4 1000
集联口
vlan 3
interface GigabitEthernet0/0/2 //是g0/0/26口
port link-type trunk
port trunk allow-pass vlan 3 4 1000
undo port hybrid vlan 3 4 1000 //删除
-----------------
临时批量修改 s2700版本低不支持。
interface range gigabitethernet 0/0/1 to gigabitethernet 0/0/24
port hybrid untagged vlan 4 1000
s2700正确
port-group pg1
group-member Ethernet0/0/1 to Ethernet0/0/24
port hybrid untagged vlan 4 1000
port hybrid tagged vlan 4 1000
